【人造石墨】生产工艺流程及关键控制点

 煅烧石油焦因其高碳含量、低硫和低杂质，在现代制造业中起着尤为重要的作用，特别是在铝和钢铁工业中。

【人造石墨】生产工艺流程及关键控制点

01工艺流程概述

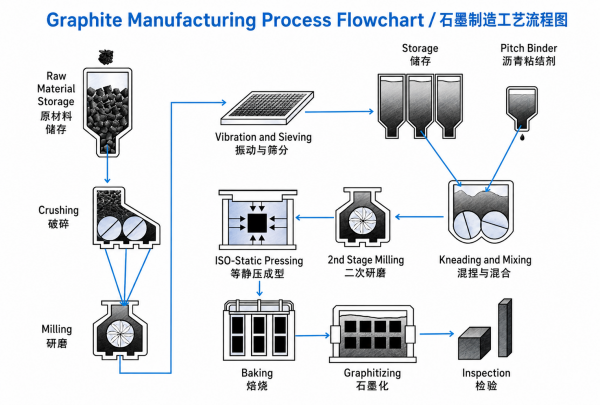

人造石墨的生产涉及原料预处理、高温处理及精密加工，核心步骤包括原料选择→预处理→混捏→成型→焙烧→浸渍→石墨化→加工测试，形成高纯度、高密度石墨制品。

02详细工艺流程

❶原料选择与预处理

   ①原料类型：石油焦（低成本）、沥青焦（高纯度）、天然石墨（增强性能）。

   ②预处理：原料破碎到1-5mm颗粒，再磨粉到10-50μm细粉，确保后续混捏均匀性。

❷混捏

   粘结剂添加：中温煤沥青（占比20-30%）在140-180℃下与原料粉混合，持续搅拌30-60分钟，形成塑性糊料。

❸成型

    ①模压：适用于简单形状（如电极块），压力50-100MPa。

    ②挤压：生产长条形制品（如棒材），通过螺杆挤出。

    ③等静压：复杂异形件，各向同性高压（200-300MPa）。

❹焙烧

   ①温度曲线：缓慢升温到800-1200℃（防止开裂），保温20-40小时，惰性气氛（氮气）保护。

   ②挥发分脱除：粘结剂分解为焦炭，形成初始碳结构。

❺浸渍（可选多次）

  ①浸渍剂：煤沥青或树脂（如酚醛树脂），在真空（-0.1MPa）加压（0.5-1.5MPa）下填充孔隙，提高密度。

  ②重复次数：2-3次，使密度从1.5g/cm³提高到1.8g/cm³以上。

❻石墨化

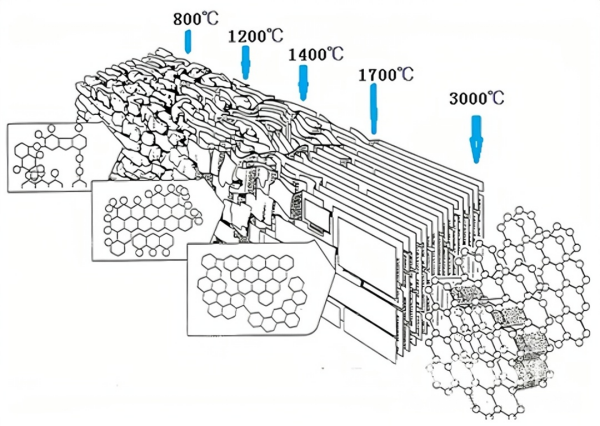

   ①高温处理：艾奇逊炉或连续炉，2800-3200℃处理72-120小时，碳原子重排为石墨晶体结构。

   ②冷却控制：梯度降温（50℃/h以下），避免热应力导致开裂。

❼机械加工与测试

   ①精密加工：CNC机床加工到μm级精度，满足密封环、坩埚等应用需求。

   ②性能测试：

     -密度：≥1.8g/cm³（浸渍后）；

     -电阻率：≤10μΩ·m；

     -抗折强度：≥30MPa。

03关键控制要点

❶原料质量控制

   ①灰分：石油焦灰分＜0.5%，避免杂质影响导电性。

   ②粒度分布：D50控制在20-30μm，确保混捏均匀性。

❷混捏工艺

   ①温度偏差：±5℃内，防止沥青过早固化或分解。

   ②粘结剂均匀性：显微镜观察无团聚现象。

❸成型密度控制

   生坯密度：模压件≥1.6g/cm³，等静压件≥1.7g/cm³。

❹焙烧关键参数

   ①升温速率：初期≤5℃/h（300℃前），中期≤10℃/h。

   ②炉内气氛氧含量：＜100ppm，防止氧化损耗。

❺浸渍成效优化

   增重率：单次浸渍增重5-10%，不足需调整压力或浸渍剂粘度。

❻石墨化温度精准性

   温度均匀性：炉内温差＜50℃，避免局部过热/欠烧。

❼加工精度管理

   尺寸公差：关键部位±0.01mm，粗糙度Ra＜0.8μm。

04质量与环保控制

❶在线测试：X射线测试内部裂纹，激光粒度仪监控原料粉体。

❷环保措施：焙烧废气经SCR脱硝，石墨化炉尾气回收CO₂，粉尘捕集效率＞99%。

05总结

人造石墨性能取决于原料纯度、石墨化温度及浸渍工艺。例如，锂电池负极材料需控制石墨化度（＞93%）以提高嵌锂能力，而光伏单晶炉部件则要求高密度（＞1.85g/cm³）来延长使用周期。通过精准控制各环节参数，可满足不同行业的高端需求。

参考：

[1].从无定形碳到人造石墨，影响石墨化程度的因素有哪些？

[2].Graphite manufacturing process workflow

欢迎随时联系我们，获取有关人造石墨市场的进一步信息。我们的团队致力于为您提供深度见解和根据您的需求量身定制的帮助。无论您对产品规格、市场趋势还是定价有何疑问，我们都会竭诚为您解答。
