石墨电极

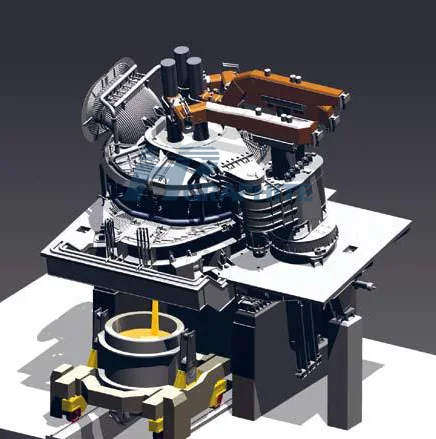

石墨电极主要作用是在电弧炉冶炼金属时做电极导电使用。由于全球电弧炉冶炼钢材的比例越来越大,使用电弧炉冶炼钢板和其他冶炼其他二次成型钢是消耗石墨电极的主要项目。此外,石墨电极也被用在冶炼炉上,用于熔化非铁金属,陶瓷制品,甚至废物回收工业。

聚兴碳素可以提供什么等级的石墨电极?

一个特定的应用可能需要不同等级的电极,以匹配现有炉和降低整体熔化成本。通常根据质量水平,石墨电极可分为以下三个标准:

石墨电极等级

超高功率
起订价:¥19000
超高级石墨电极被用于超高功率电弧炉和钢包炉。

超高功率石墨电极技术指标

项目

类型

超高功率型电极直径

Ø200-500

Ø550-700

电阻率不大于

μΩ.m

电极5.5
接头4.5

体积密度不小于

g/cm³

电极1.681.7
接头1.8

抗折强度不小于

Mpa

电极11.0
接头20.0

弹性模量不大于

Gpa

电极14.0
接头

22.0

灰分不大于

%

电极0.1
接头0.2

热膨胀系数不大于

(100-600℃) 100¯⁶/℃

电极

1.5

接头

1.4

超高功率石墨电极的规格及允许偏差

直径 (MM)

长度 (MM)

公称直径

实际直径

公称长度



允许偏差



短尺长度偏差

英寸

毫米

最大

最小

黑皮部分最小

3

75

78

73

72

1000/1200/1400/1600















±100















-275

4

100

103

98

97

1000/1200/1400/1600

5

130

132

127

126

1000/1200/1400/1600

6

150

154

149

146

1200/1400/1600/1800

7

175

179

174

171

1200/1400/1600/1800

8

200

205

200

197

1600/1800

9

225

230

225

222

1600/1800

10

250

256

251

248

1600/1800/2000

12

300

307

302

299

1600/1800/2000/2200

14

350

358

352

349

1600/1800/2000/2200

16

400

409

403

400

1600/1800/2000/2200

18

450

460

454

451

1600/1800/2000/2200

20

500

511

505

502

1800/2000/2200/2400

22

550

562

556

553

1800/2000/2200/2400

24

600

613

607

604

2000/2200/2400/2700

26

650

663

659

656

2400/2700

28

700

714

710

707

2400/2700

超高功率石墨电极的允许电流容量

公称直径

超高功率型电极

毫米

英寸

允许电流负荷/A

电流密度/ ( A/cm2)

250

10

8100-12200

20-30

300

12

15000-22000

20-30

350

14

20000-30000

20-30

400

16

25000-40000

19-30

450

18

32000-45000

19-30

500

20

38000-55000

18-27

550

22

45000-65000

18-27

600

24

50000-75000

18-26

650

25

60000-85000

18-25

700

28

70000-120000

18-30

超高功率石墨电极表面质量

电极表面质量

1.电极表面缺陷或孔洞不多于两处,其尺寸不超过下表。

2.电极表面无横裂纹,宽0.3-1.0mm纵向裂纹,其长度不大于电极周长的 5%,宽度不小于0.3mm的纵向裂纹不计。

3.电极表面的黑皮面积,宽度小于电极周长的1/10, 长度小于电极长度的1/3.

规格
尺寸

公称直径 (MM)


75-225

250-400

450-800

直径 (mm)

10-20

20-30

30-40

深度 (mm)

3-5

5-10

10-15

高功率
起订价:¥18000
高功率石墨电极被用于高功率电弧炉和钢包炉。

高功率石墨电极技术指标

项目

类型

高功率型电极直径

Ø200-400

Ø450-600

电阻率不大于

μΩ.m

电极

6.5

接头

5.5

体积密度不小于

g/cm³

电极1.68

1.65

接头

1.78

抗折强度不小于

Mpa

电极

10.5

9.8

接头

17.0

弹性模量不大于

Gpa

电极14.0
接头

16.0

灰分不大于

%

电极0.1
接头0.3

热膨胀系数不大于

(100-600℃) 100¯⁶/℃

电极

2.4

接头

2.2

高功率石墨电极的规格及允许偏差

直径 (MM)

长度 (MM)

公称直径

实际直径

公称长度



允许偏差



短尺长度偏差

英寸

毫米

最大

最小

黑皮部分最小

3

75

78

73

72

1000/1200/1400/1600















±100















-275

4

100

103

98

97

1000/1200/1400/1600

5

130

132

127

126

1000/1200/1400/1600

6

150

154

149

146

1200/1400/1600/1800

7

175

179

174

171

1200/1400/1600/1800

8

200

205

200

197

1600/1800

9

225

230

225

222

1600/1800

10

250

256

251

248

1600/1800/2000

12

300

307

302

299

1600/1800/2000/2200

14

350

358

352

349

1600/1800/2000/2200

16

400

409

403

400

1600/1800/2000/2200

18

450

460

454

451

1600/1800/2000/2200

20

500

511

505

502

1800/2000/2200/2400

22

550

562

556

553

1800/2000/2200/2400

24

600

613

607

604

2000/2200/2400/2700

26

650

663

659

656

2400/2700

28

700

714

710

707

2400/2700

高功率石墨电极的允许电流容量

公称直径

超高功率型电极

毫米

英寸

允许电流负荷/A

电流密度/ ( A/cm2)

200

8

5500-9000

18-25

250

10

8000-13000

18-25

300

12

13000-17400

17-24

350

14

17400-24000

17-24

400

16

21000-31000

16-24

450

18

25000-40000

15-24

500

20

30000-48000

15-24

550

22

34000-53000

14-22

600

24

38000-58000

13-21

650

25

41000-65000

12-20

700

28

45000-72000

12-19

高功率石墨电极表面质量

电极表面质量

1.电极表面缺陷或孔洞不多于两处,其尺寸不超过下表。

2.电极表面无横裂纹,宽0.3-1.0mm纵向裂纹,其长度不大于电极周长的 5%,宽度不小于0.3mm的纵向裂纹不计。

3.电极表面的黑皮面积,宽度小于电极周长的1/10, 长度小于电极长度的1/3.

规格
尺寸

公称直径 (MM)


75-225

250-400

450-800

直径 (mm)

10-20

20-30

30-40

深度 (mm)

3-5

5-10

10-15

普通功率
起订价:¥14000
普通功率石墨电极(RP) RP级石墨电极被用于电弧炉,精炼,铁合金和埋弧炉。

普通功率石墨电极技术指标

项目

类型

普通功率型电极直径

Ø200-500

Ø550-700

电阻率不大于
μΩ.m

电极

8.5

接头6.5

体积密度不小于

g/cm³

电极1.61.58
接头1.75

抗折强度不小于
Mpa

电极10.08.0
接头15.0

弹性模量不大于

Gpa

电极9.3
接头

14.0

灰分不大于

%

电极0.1
接头0.5

热膨胀系数不大于

(100-600℃) 100¯⁶/℃

电极

2.9

接头

2.7

超高功率石墨电极的规格及允许偏差

直径 (MM)

长度 (MM)

公称直径

实际直径

公称长度



允许偏差



短尺长度偏差

英寸

毫米

最大

最小

黑皮部分最小

3

75

78

73

72

1000/1200/1400/1600















±100















-275

4

100

103

98

97

1000/1200/1400/1600

5

130

132

127

126

1000/1200/1400/1600

6

150

154

149

146

1200/1400/1600/1800

7

175

179

174

171

1200/1400/1600/1800

8

200

205

200

197

1600/1800

9

225

230

225

222

1600/1800

10

250

256

251

248

1600/1800/2000

12

300

307

302

299

1600/1800/2000/2200

14

350

358

352

349

1600/1800/2000/2200

16

400

409

403

400

1600/1800/2000/2200

18

450

460

454

451

1600/1800/2000/2200

20

500

511

505

502

1800/2000/2200/2400

22

550

562

556

553

1800/2000/2200/2400

24

600

613

607

604

2000/2200/2400/2700

26

650

663

659

656

2400/2700

28

700

714

710

707

2400/2700

普通功率石墨电极的允许电流容量

公称直径

普通功率型电极

毫米

英寸

允许电流负荷/A

电流密度/ ( A/cm2)

7531000-140022-31
10041500-240019-30
13052200-340017-26
15063000-450016-25
20085500-900018-25

250

10

8000-13000

18-25

300

12

13000-17400

17-24

350

14

17400-24000

17-24

400

16

21000-31000

16-24

450

18

25000-40000

15-24

500

20

30000-48000

15-24

550

22

34000-53000

14-22

600

24

38000-58000

13-21

650

25

41000-65000

12-20

700

28

45000-72000

12-19

普通功率石墨电极表面质量

电极表面质量

1.电极表面缺陷或孔洞不多于两处,其尺寸不超过下表。

2.电极表面无横裂纹,宽0.3-1.0mm纵向裂纹,其长度不大于电极周长的 5%,宽度不小于0.3mm的纵向裂纹不计。

3.电极表面的黑皮面积,宽度小于电极周长的1/10, 长度小于电极长度的1/3.

规格
尺寸

公称直径 (MM)


75-225

250-400

450-800

直径 (mm)

10-20

20-30

30-40

深度 (mm)

3-5

5-10

10-15

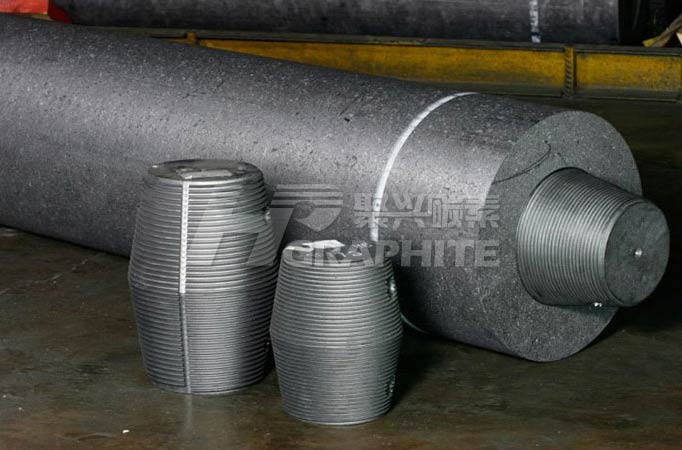

石墨电极接头(RP,HP, UHP);配套使用

石墨电极接头

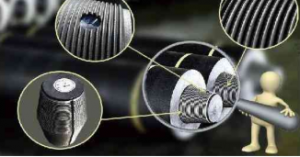

石墨电极接头为石墨电极的配件,石墨电极对接头的要求一般较高,接头一般有专门的生产流程,可分为(普通功率石墨电极接头,高功率石墨电极接头,超高功率石墨电极接头)。

为了防止石墨电极的连接松动,凡是聚兴碳素生产的石墨电极接头都经过了特殊的处理。圆锥形石墨电极接头(日式接头)参数参照图。

一寸三扣石墨电极接头尺寸表

电极直径

接头


接头孔


螺距

D

L

d2

I

d1

H

200

122.24

















0-0.50

177.80

















0-1

80.00

















0-5

















<7

115.92

















+0.500

94.90

















+70

















6.35

225

139.70

177.80

97.46

133.38

94.90

250

152.40

190.50

108.00

146.08

101.30

300

177.80

215.90

129.20

171.48

114.00

350

203.20

254.00

148.20

196.88

133.00

400

222.25

304.80

158.80

215.93

158.40

400

222.25

335.60

150.00

215.93

183.80

450

241.30

304.80

177.90

234.98

158.40

450

241.30

355.60

169.42

234.98

183.80

500

269.88

355.60

198.00

263.56

183.80

500

269.88

457.20

181.08

263.56

234.60

550

298.45

355.60

226.58

292.13

183.80

550

298.45

457.20

209.65

292.13

234.60

600

317.50

355.60

245.63

311.18

183.80

600

317.50

457.20

228.70

311.18

234.60

650

355.60

457.20

266.79

349.28

234.60

650

355.60

558.80

249.86

349.28

285.40

700

374.65

457.20

285.84

368.33

234.60

700

374.65

558.80

268.91

368.33

285.40


一寸四扣石墨电极接头尺寸表

电极直径

接头

                     接头孔

螺距

D

L

d2

I

d1

H

225

139.70









0-0.50

203.20









0-1

90.73









0-5









<10

131.27









+0.500

107.60









+70









8.47

250

155.57

220.00

103.80

147.14

116.00

300

177.16

270.90

116.90

168.73

141.50

350

215.90

304.80

150.00

207.47

158.40

400

215.90

304.80

150.00

207.47

158.40

400

241.30

338.70

169.80

232.87

175.30

450

241.30

338.70

169.80

232.87

175.30

450

273.05

355.60

198.70

264.62

183.80

500

273.05

355.60

198.70

264.62

183.80

500

298.45

372.60

221.30

290.02

192.20

550

298.45

372.60

221.30

290.02

192.20

电极接头安装说明



1. 安装石墨接头前应用压缩空气清洁接头孔部。


2. 电极对接时要保持中心线一致。


3. 电极夹持器应夹在接头连接部位两个警戒线外侧。


4. 电极拧紧前应用压缩空气将端面灰尘吹去。

聚兴碳素服务

专注服务,更注重产品在使用过程中的问题,协助客户解决问题。

严格质量控制体系

从原料到产品,严格监控生产质量,不合格产品直接淘汰,免除您的后顾之忧。


选料原则

“质量优选,价格次之” 我们在行业内有19年的经验有众多的产品供应商和合作伙伴以保证产品原料的质量和比较合适的价格。


完备销售方案

免费的客户咨询服务,为客户提供最佳的方案。


售后服务

聚兴碳素将为第一次使用产品的客户免费调试,有问题48小时之内提供解决方案。


紧急情况处理方案

聚兴碳素提供紧急情况处理方案,事故发生后,根据情况提供必要的措施进行援助。

提交下面的表单给我们如果有任何石墨产品方面的问题,您也可以直接联系我们

为什么选择我们?

01-产品详情

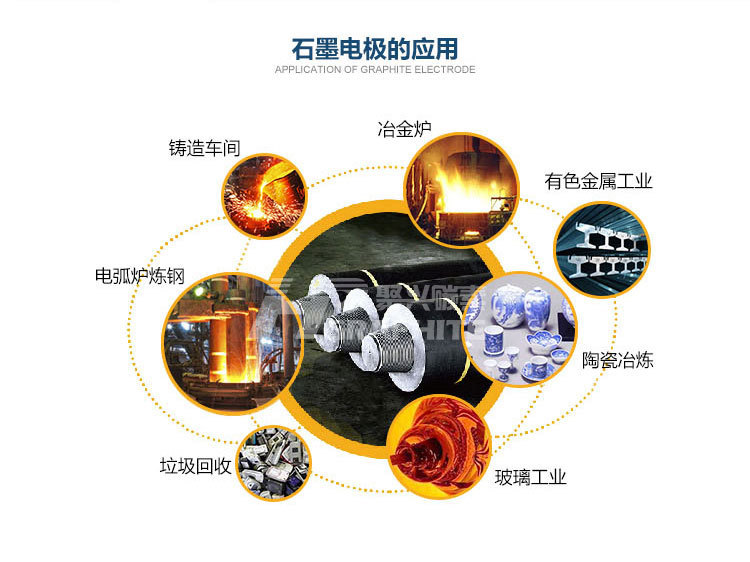

石墨电极的应用



02-产品应用
02-产品应用

使用说明

01-使用说明
02-使用说明
03-使用说明
04-使用说明

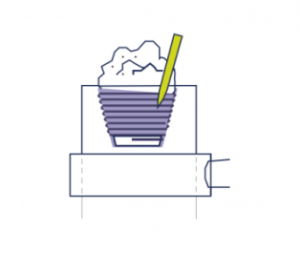

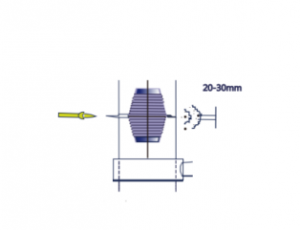

1. 高功率石墨电极连接前,要先清理电极的螺纹,在把吊装接头旋入电极另一端时,不得碰撞螺纹,不建议把接头直接装入炉上正在使用的电极上。
2. 绝对不允许用钢丝团或金属刷,砂布清理高功率石墨电极的螺纹,只能使用不含油和水的压缩空气清除
3. 要使用带可旋转的弹性吊钩,在高功率石墨电极接头的下方垫上柔软的支撑垫,以防损坏螺纹。
4. 在连接高功率石墨电极前应该用不含油和水的压缩空气将其孔内清除干净。
05-使用说明
06-使用说明
07-使用说明
08-使用说明

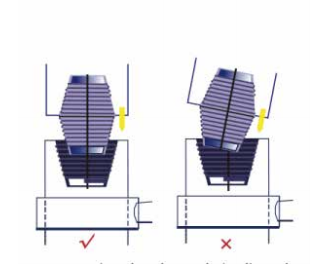

5. 用带弹性的吊钩提升吊运高功率石墨电极到炉子上,找准中心,缓慢下移,轻旋入后用箍环拧紧。
6. 使用专用卡钳按规定扭矩旋紧,可用机械方式或液压,风压设备旋紧到指定扭矩。
7. 两根高功率石墨电极端面未接触或者接触压力过大都影响正常使用,请参照图示规定的扭矩。
8. 电极夹持器必须在两条白色警戒线以内,夹持器与高功率石墨电极的接触面应经常清理,以保持与电极接触良好,夹持器冷却水套严禁漏水。
09-使用说明
10-使用说明
11-使用说明
12-使用说明







9. 为避免高功率石墨电极折断,炉内不得装入绝缘料块。电极的工作电流,要与说明书的电极允许电流相适应。
10. 为避免高功率石墨电极折断,请将大块料放置在下部,小块料装在上部。
11. 高功率石墨电极在使用时提前放在电炉旁进行干燥,温度不超过150度,不超过24小时。
12. 高功率石墨电极在使用时,要用专用工具将钢包带剪断,而不得使用吊车剪断。



详情页-产品手册链接图

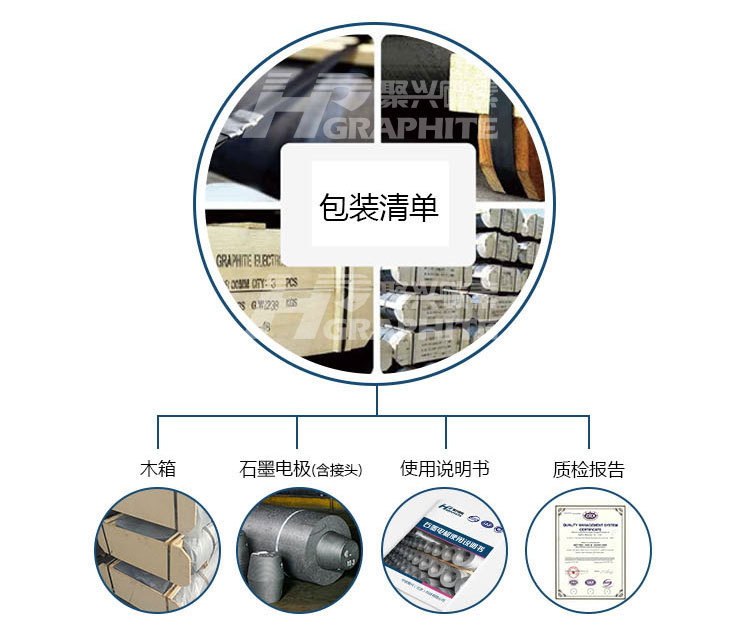

05-包装清单

石墨电极-详情页_12

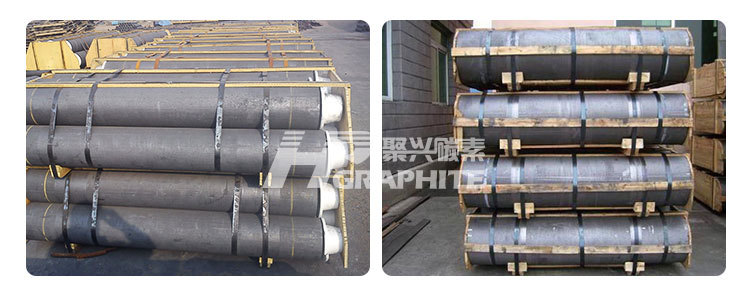

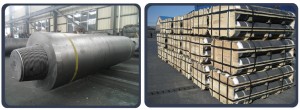

包装和运输展示
