UHP石墨电极接头栓理化指标及应用

1 制备过程

制备工艺流程

（1） 磨粉

石墨、针状焦、硬沥青分别进行磨粉，纯度控制在 70%以上。

（2） 混料

按配方比例称取沥青、石墨粉、针状焦粉放入混合机， 混合 5 min 后再按配方称取膨胀剂倒入混合机，继续混合 40 min。 混合好的料中不得有结块， 若有结块则用筛网筛除。

（3） 压制

将彻底混合的料计量并装入模具内，模具大小可根据所制作的接头栓的尺寸进行选择，本试验采用 Φ35 mm × 45 mm 模具（6 个一组）。 调整模压机压力到 9～10 MPa 进行压制，并保压 20 s。 压制完的接头栓，摆放在铺有牛皮纸的铁盘内。

（4） 烘烤固化

成型的接头栓放入烘箱， 调整温度在 90～95℃，烘制时间 1～1.5 h，然后取出进行冷却。

（5） 检查、测试、包装

冷却完成的接头栓进行外观检查、理化指标测试。 合格的接头栓即可包装、备用。

2  接头栓的理化指标

注：纯度指 200 目以下粒度含量。

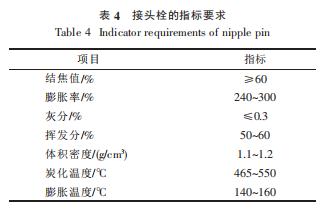

接头栓的指标见表 4。

3 接头栓的实际应用

制作的接头栓在 150 t 超高功率电炉上进行了测试应用，该接头栓使用前后对比情况见表 5。 共跟踪测试一个半月，计 150 t 电极，电炉的参数如下：

公称容量：150 t AC 炉； 变压器容量：100 MVA； 额定作业电流：65 kA； MAX作业电流：100 kA； 二次电压：550～900 V； 冶炼时间：55 min； 电极消耗：1.10 kg/t 钢水（考核指标）。
