【增碳剂】全石墨化vs半石墨化增碳剂：高端铸件与成本优化，究竟该如何选？

【增碳剂】全石墨化vs半石墨化增碳剂：高端铸件与成本优化，究竟该如何选？

在增碳剂的选择中，很多铸造企业都会面临一个关键决策：该选全石墨化增碳剂，还是半石墨化增碳剂？这看似是产品类型的选择，实则是工艺路线、质量要求和成本结构的综合考量。选对了，降本增效；选错了，既浪费成本，又给工艺带来隐患。

01工艺差异：不止于石墨化程度

全石墨化增碳剂是在高温石墨化炉中经过长时间（通常超过2000℃）深度处理的产物。这个过程使碳原子排列高度有序，形成完整的石墨晶体结构。

半石墨化增碳剂则在相对较低温度下（通常1600-1800℃）进行部分石墨化处理，碳原子排列介于无定形碳与完整石墨晶体之间，保留了部分非石墨化结构。

这种工艺差异，直接决定了两种产品在微观结构和宏观性能上的根本区别。

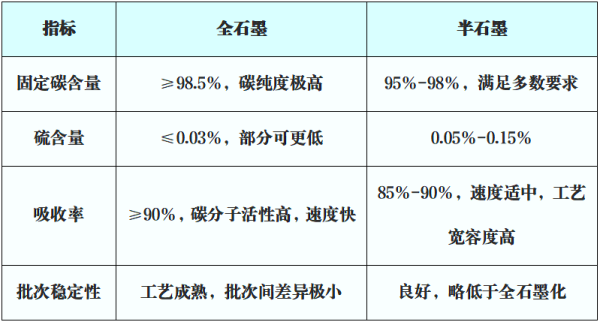

02性能对比：四个维度看清差距

全石墨化增碳剂因石墨结构完整，在高温熔炼环境中具备极低的烧损率和稳定的增碳成效，尤其在硫分控制上具有决定性优势。

半石墨化增碳剂则在大规模标准化生产场景下，具备显著的产能与成本优势。

03适用场景：谁更合适

全石墨化增碳剂更适合：

高端球墨铸铁生产——对硫含量极其明感，需要极低硫分保证球化成效；要求碳吸收快速稳定，确保成分精准控制。典型应用：汽车发动机部件、风电铸件、高铁零部件、轨道交通铸件等。

高牌号灰铸铁及特殊合金铸铁——需要严格控制硫、磷等杂质元素，追求更高的机械性能和材质纯净度。

半石墨化增碳剂更适合：

常规灰铸铁生产——对硫含量有一定容忍度，成本明感度较高。典型应用：机床床身、泵阀壳体、通用机械部件。

中低牌号球墨铸铁与合成铸铁工艺——与废钢高比例配比使用，在保证质量的前提下有效控制原材料成本。

04选型决策：四个关键问题

①　问：铸件对硫含量的容忍度是多少？

答：

如果要求≤0.02%，优先考虑全石墨化；

如果允许0.05%-0.10%，半石墨化可能足够。

②　问：生产工艺对吸收速度有多明感？

答：

快速熔炼、频繁调整的产线，需要更快的吸收率；

节奏相对稳定的产线，对吸收速度要求可以放宽。

③　问：质量成本结构如何？

答：

质量损失成本高的产品，值得投资更好的材料；

质量成本相对可控的产品，可以更多考虑经济性。

④　问:工艺控制水平如何？

答:

工艺控制精细的企业，能更好发挥全石墨化的优势；

工艺相对粗放的企业，可能更适合稳定性好的半石墨化。

05性价比：贵的不一定好

很多企业存在一个误区：认为全石墨化一定比半石墨化更好。实际上，在满足质量要求的前提下，选择性价比高的方案才是明智之举。

举例：某企业月产铸件1000吨，使用增碳剂比例3%，如果该企业生产的是常规灰铸铁件，对硫含量要求不高，选择全石墨化增碳剂就是过度投资——多花的成本并没有带来相应的价值提高。

反过来，如果生产的是高端球铁汽车件，硫含量超标可能导致球化失败、铸件报废，那么选择全石墨化就是必要的质量保障。

欢迎随时联系我们，获取有关增碳剂市场的进一步信息。我们的团队致力于为您提供深度见解和根据您的需求量身定制的帮助。无论您对产品规格、市场趋势还是定价有何疑问，我们都会竭诚为您解答。
