【石墨电极】内部的异质性反应

清华大学教授团队和何向明教授团队EM发表文章：实时监测电流密度揭示石墨电极内部反应不均匀性的演变规律

Yan, Z.; Wang, L.; He, X. Unveiling the pattern and progression of reaction extent heterogeneity inside graphite electrodes through real-time monitoring of current density. Energy Mater. 2025, 5, 500087. http://dx.doi.org/10.20517/energymater.2024.271

文章巧妙地采用多层的多孔铜箔研究了石墨多层电极的异质性反应。（1）靠近隔膜的石墨电极表面优先反应，反应逐渐向内部进行。（2）表层嵌锂饱和后开始析锂，电流出现拐点；（3）表层析锂释放的容量弥补了多层电极内部未发挥出来的容量，从表观来看容量没有改变。（4）仅依靠总容量或平均电压无法真实反映电极内部状态，局部锂沉积可能在总SOC未满时已发生。

图1 由多层石墨电极组成的电池结构示意图。

多孔铜箔能够确保每层石墨的导电性，但是不同层的石墨电极的离子浓度和反应速率存在显著差异，这种现象被称为反应程度不均匀性。

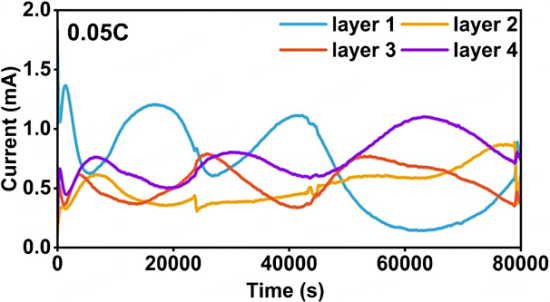

图2 在0.05C放电期间，四层石墨电极的电流密度。在相对较低的循环速率下，靠近隔膜的电极（蓝线）首先反应且因离子浓度较高而反应更快。

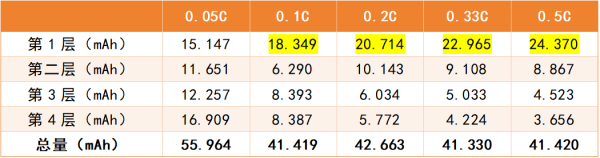

表1 每层石墨极片的容量及总电极容量（单层石墨的理论容量为16.8mAh，标黄色的容量超出了理论值）

随着充电倍率的增加，锂沉积具有三个特征：（1）锂沉积仅发生在第1层。在0.1C、0.2C、0.33C和0.5C处，第1层释放的容量大于其理论容量16.8mAh，而其余层尚未达到理论容量。（2）随着第1层容量持续增加，沉积的锂量与倍率成正比。（3）即使析锂，电池总SOC仍不大于1。

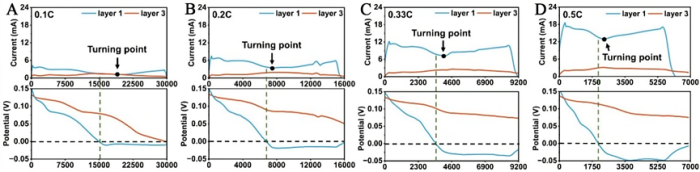

Figure 3. (A-D) The comparison of current density and potential of layer 1 and layer 3 graphite electrodes during discharge at 0.1C, 0.2C, 0.33C, and 0.5C, respectively.

图3中比较了第1层和第3层石墨的电压，在0.1C、0.2C、0.33C和0.5C的倍率下，第1层的电压下降到0 V，说明第1层发生析锂。倍率越高，析锂潜力越大。第3层，以0.1C速率，它仍然能够形成LiC6，但随着倍率的持续增加，它只能形成LiC12，表明第3层有相当一部分石墨的容量仍未被全然利用。

附图1

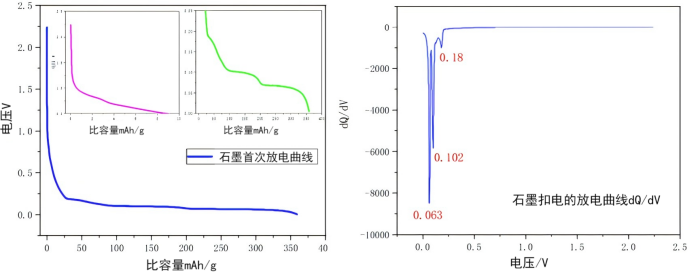

图 石墨的初次嵌锂曲线

附图2

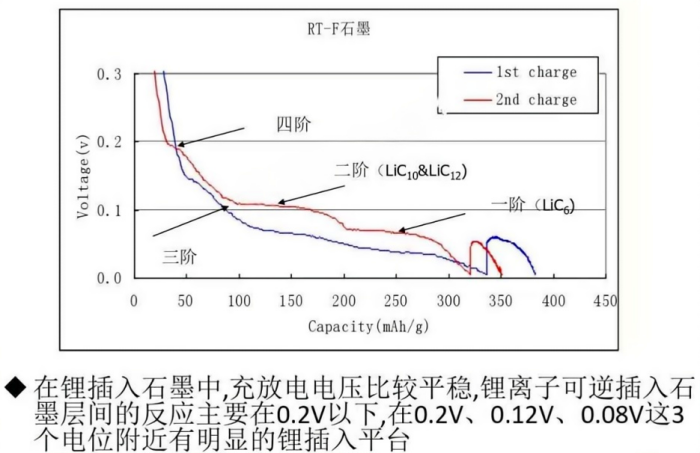

图 石墨的初次和第2次嵌锂曲线
